1．系统建设目标

1) 实现统一管理

建立统一的视频指挥调度系统，实现具有单向远程视频监控及音、视频双向交互视频指挥调度平台。实现市局对城区分局、县区分局、以及各分局下辖的各派出所（业务部门）实施应急可视化指挥调度和日常值勤管理指示的下达和下级情况的汇报。

2) 实现已建系统数字化接入

视频指挥调度系统应具有视频监控系统接入能力，实现对监控点可视和可控，实现对重要目标、重要场所、危险地段进行动态监视，随时了解现场情况，以便采取相应的预防和补救措施确保社会的安定。

3) 实现指挥调度分级管理

用户可根据自身隶属关系进行灵活的级别管理，实现指挥权、监视权和控制权的管理配置，满足各级部门建立有效的指挥调度关系。

4) 提供图像信息接口

平台应提供与市政府应急指挥平台的图像信息接口，满足其他系统的图像调用和接入。

2．系统结构
　　煤矿综合视频指挥调度系统从结构上应与煤矿生产管理体系相吻合，这样才能真正发挥视频指挥调度系统的作用。一般煤矿的生产管理组织结构可分为：矿务局生产调度中心、煤矿生产调度中心、矿井工作面三级结构，所以煤矿综合视频指挥调度系统也要按照以上结构来部署。系统分为主控中心子系统、分控中心子系统、监控前端子系统、移动监控子系统，结构如下图：

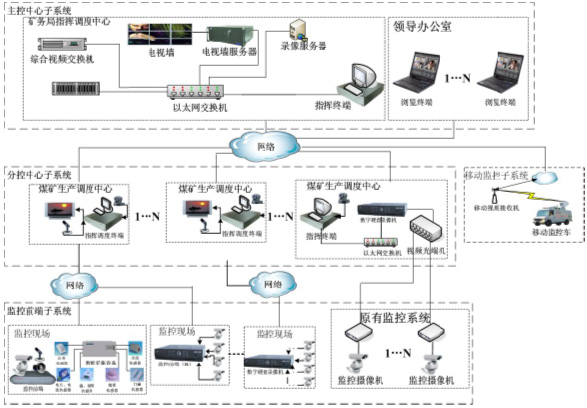

　　　煤矿综合视频指挥调度系统结构图

1） 主控中心子系统由综合视频交换机、视频录像服务器、网络视频矩阵、数据/报警服务器、指挥调度终端、音视频切换矩阵和音视频输入输出设备等组成，部署在矿务局生产调度中心。主要作用是：完成信令和控制信息交换、调度以及系统管理；实现视频指挥调度、远程视频浏览、视频录像、电视墙显示以及视频报警联动等功能。　　

2） 分控中心子系统

分控中心子系统由指挥调度终端、音视频输入设备（摄像机、话筒等）和音视频输出设备（电视机、音箱）等组成，部署在各煤矿生产调度中心。主要作用是：通过指挥调度终端与矿务局生产调度中心进行音视频双向沟通，参加视频会议，对所辖监控现场进行监控管理；根据实际网络环境要求实现视频录像。根据需要可增加网络视频矩阵与电视墙、大屏幕系统配合使用。　

3） 监控前端子系统

监控前端子系统由监控前端、音视频输入设备（摄像机、云台、云台解码器、防护罩、话筒）、环境信号采集传感器等设备组成，部署在各监控点现场。主要作用是：现场音视频采集，并把采集的数据上传；实现已建视频监控系统的物理接入。监控前端子系统为智能视频处理终端和环境采集设备接入系统提供联网接口。　　

4） 移动监控子系统

移动监控子系统由专业一体化摄影机、背负式无线宽带图像发射机、无线宽带图像接收机等组成。主要作用是：在突发情况时，由专业一体化摄影机、背负式无线宽带图像发射机构成的移动监控前端可在移动环境中对任意指定现场进行高清晰图像采集传输。

3．系统功能

1）生产调度指挥功能

借助于煤矿综合视频指挥调度系统独具的多种级别和权限模式设置，上级管理者通过指挥调度终端可以向下级发布指挥和调度命令，上下级各个部门、各级领导与下属之间可以实时地进行音、视频信息的双向交流，可实现点对点指挥、点对多点指挥、多组指挥、插入指挥等多和指挥调度方式。

另外，被指挥调度者可随时加入和退出指挥调度组；可调用和监视任意监控点的图像，并可广播该图像；多组指挥调度可同时调用监控任意监控点的图像；支持指挥调度者对被指挥者，在指挥调度前的预览；通过配置，可显示任意联动报警点的图像；指挥调度者对多个监控前端进行语音广播。

2）视频会议功能

矿务局管理层可根据需要适时召开视频会议，实现交班会、生产会、总结会等各种会议，进行多点多方双向音视频交流互动。主席可以设定多个例会，每个例会包含相对固定的成员，主席可以方便地组织会议。会议成员可随时加入和退出会议组。主席可以对各个会场的发言权进行控制，并可广播某一分会场。

3）生产过程视频监控功能

矿务局指挥中心可对各下属煤矿指挥中心及各矿井等进行视频监视。可实现现场画面灵活切换、对远端摄像机云台进行遥控，方便地组合显示多路视频画面等。

各煤矿指挥中心对本单位辖区进行视频监视。可实现现场画面灵活切换、对远端摄像云台遥控，方便地组合显示多路视频画面等功能。

4）安全报警联动功能

在煤矿绞车房，风机房，监控室，矿井工作面可以接入环境采集传感设备，如红外、湿度、烟感等，当采集到环境数据不正常时，可发出报警，联动该地域的监控图像立即显示在指定的监视设备上（如：指挥调度终端、浏览终端），同时视频录像服务器启动对该监控点图像的录像任务，为日后取证提供宝贵资料，也为以后教育学习提供素材。

　4．系统特点

　1）"三合一"功能整合

通过增加监控前端子系统、移动监控子系统，综合视频指挥调度系统集视频指挥、视频会议、视频监控和视频报警联动等功能于一体，实现三项业务的有机结合。同时，系统支持多厂家多型号编码器统一接入管理，实现不同供应商视频设备之间的互联互通，便于已建监控系统接入。

2）双向音视频指挥调度

通过指挥调度终端可以完成指挥和会议中的双向音视频交流，以及远端的视频监控和报警联动视频显示。用户通过指挥调度终端实时监控现场图像，从而完成对下级工作单元的指挥命令下达与监控调度。
