远程指挥调度视音频自动交换系统是我公司在基于E1传输的基础上推出的拥有自主知识产权的新一代视音频远程指挥调度平台，该系统不改变普通程控电话的使用习惯，用户可自主选择通信对象。本系统采用MPEG-4/H.264 视频压缩技术，画面清晰度高， 传输时延小，实现了视音频实时传输功能。该系统集视音频指挥、视频会议、视频监控、可视对讲等多功能于一体，实现了通信控制的中心端和用户终端双向选择通信，满足了公安视音频远程指挥调度的需求。

　　系统方案：

　　远程指挥调度视音频自动交换系统由以下几个部分组成：远程指挥调度视音频自动交换机、指挥调度系统视音频终端、远程视频监控终端、网络视频服务器、视频网络传输转换设备等。系统方案分析如下：

　　1) 先进性：

　　采用基于E1专线的视频传输时延小，能够充分利用现有的网络专线资源；

　　采用先进的MPEG-4/H.264视频编码技术，压缩比例高，图像质量好；

　　符合普通自动电话的使用方式，能够实现视音频自动交换功能；

　　实现中心端和用户终端双向选择通信。

　　2) 整合性：综合实现了视音频指挥调度、视频监控、视频会议、可视对讲等功能；

　　3) 兼容性：支持多种视频监控系统的接入；

　　4) 安全性：独有的多级别、多权限的指挥调度管理；

　　5) 可设置优先级：优先级高的用户随时插入监控，便于查看现场情况；

　　6) 实时性：支持用户多级别实时指挥调度；

　　7) 多业务性：单一用户终端支持多项业务应用。

　　系统总体方案：

　　在公安通信网络中存在丰富的E1专线资源，而该系统采用基于E1传输的分布式体系结构，且中心端的远程指挥调度视音频自动交换机具有STM-1光接口，便于接入SDH网络，也实现了各个远端站点视音频终端在中心端的汇聚。

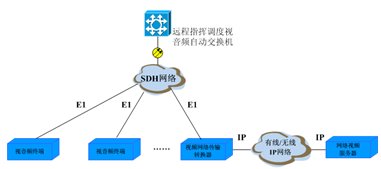

图1-1 网络拓扑图

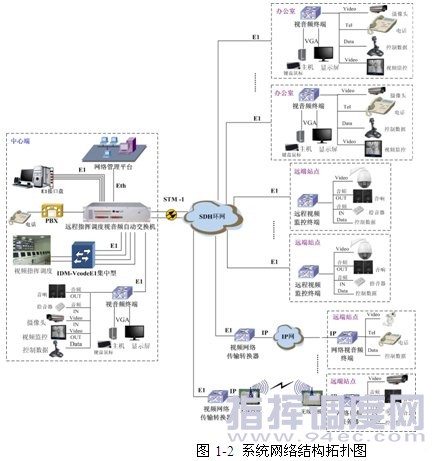

系统的拓扑结构图如上图所示，视音频终端可以经SDH网络直接将视音频信号传输到调度中心；也可以由网络视频服务器将视音频信号经IP网络传输后再由视频网络转换器转换为E1信号，再经过SDH网络将信号传输到调度中心。
