近年来,随着中国国民经济的快速发展、交通基础设施的不断改善和机动车保有量的快速增加,加油加气站已成为民众生活中不可或缺的一部分。加油加气站的发展对推动市场经济的发展,完善交通、节约能源发挥了巨大的作用,但是,加油加气站发展失控也带来的弊端,由于加油加气站内储存的气和轻柴油火灾危险性大,一旦发生火灾爆炸,不仅加油加气站受灾,对周围建筑物也有极大威胁,且随着加油加气站从业人员的不断增加及素质所限,消防安全问题日趋严重,成为城镇发展的新隐患。另外,随着市场外部条件的变化,加油加气站在油源、服务、管理、安全和数质量等方面暴露出了较多的问题,以次充好、缺斤短两、参杂低标号油或不合格油、油品来源不明等事件时有发生,多次受到了新闻媒体的曝光和消费者的批评,造成了恶劣的社会影响。
加油加气站在生产过程中要注意三个方面的安全:一是工作设备本身的生产运营状况;二是监管卸油卸气、加油加气动作中的合规操作;三是周界防范报警系统,以防止非相关人员的侵入进行偷盗和破坏活动。
为了加油加气站的正常运行、安全生产,需提供建立一个融合性的安全防范系统,实现现场数据和设备信息的实时采集和数据分析、指令的远程下达以及对设备的控制等功能,提高应急反应处理能力和全面保护生产、员工及周边的安全,为整个加油加气站的正常运行和指挥调度提供准确及时的第一手资料。
加油加气站安防系统建设目标
加油加气站安防系统建设,目的是实现对加油加气站进出车辆情况、收费情况、设备运行情况、加油加气站工作情况、站房内销售情况以及财务室情况进行实时监视,并能实现实时应急报警、语音对讲及广播。
该安防系统是一个集日常生产管理、安全防范、事故防范以及事故发生时应急救援指挥为一体的综合动态安全视频监控系统。能提升危险源监测预警和事故隐患排查、治理能力,把事故隐患消灭在萌芽状态,从而达到杜绝及防范事故的发生;同时为事故救援提供及时、准确的救援信息,大大提升事故救援能力,最大限度的减少事故损失。
在加油加气站安装安全生产视频图像信息收集设备,对加油加气区、收费区、出入口、卸油口油罐区、站房内等相关区域进行实时监控,并把视频图像信息上传市监控中心,再通过市监控中心上传到省监控中心。若为一级管理模式,则直接上传一级管理监控中心。
系统后台在分公司及省公司建设安防视频监控系统平台,对接入的视频监控图像及报警信息实时监控,对报警信息提供声光报警功能,并实现语音对讲及广播功能。
加油加气站安防系统需求分析
在全省多家加油加气站建设安防系统,并把相关加油加气站视频图像、语音、报警信息一起通过网络或专线传输到各管辖的地级市监控中心,市监控中心再上传至省监控中心。若为一级管理模式,加油加气站端信息直接上传省/市监控中心。
加油加气站视频数据通过本项目建设的通信链路,上传地级市监控中心及省监控中心,监控中心也可查询加油加气站保存的录像、对摄像机进行相关控制,并实现各级双向语音对讲及广播功能。
能实现对各加油加气站、各地监控中心、重点区域图像接入和整合的功能,省市监控中心按实际需求部署视频综合管理平台,对所有接入的视频数据统一管理。
能实现应用报警功能,当加油加气站发生紧急事件,工作人员按下报警按钮,能能将报警信息上传应急监控中心,在监控中心实时联动视频图像,并进行短信、邮件告警,现场声光告警。
实现多级用户管理,满足省、市多级监控中心的使用需要。
实现视频共享,和总公司共享视频信息。
系统能实时接入及现场移动指挥车辆实时视频信息和单兵作战系统设备的实时视频接入功能。
系统能提供手机监控实时视频监控功能。
加油加气站安防系统设计例举
加油加气站安防系统,目前主要有三个系统组成,视频监控系统、报警系统、语音系统。
详细系统建设情况如下:
1、系统结构描述
系统整体架构拓扑图如下所示:
图表1系统总体架构示意图
系统主要分成加油加气站视频监控系统层、地级市监控中心层、省级监控中心层三个层次。
加油加气站视频监控层主要有加油加气站视频监控、报警系统、语音对讲、油罐车车载视频接入四部分组成。
地级市监控中心层主要完成所辖区内所有加油加气站视频监控系统的接入。
省监控中心层主要完成所辖区内所有地级市监控中心视频监控系统的接入及省监控中心所在地级市所有加油加气站视频监控系统的接入。
2、系统组成
加油加气站接入平台设备
加油加气现场监控系统负责完成前端的音视频信息、告警信息的采集、缓存、编码、存储及发送等功能,并可接受来自网络的控制指令。
现场安防系统建设建议采用全数字化方式,主要包括如下设备:高清网络摄像机、NVR网络硬盘录像机、报警输入输出设备、语音对讲设备等。
加油加气站安防系统结构示意图如下:
图表2加油加气站安防系统结构图
加油加气站视频监控的点位布置如下:
1)加油加气站进、出口的配置
加油加气站进、出口应分别配置1台高分辨率强光抑制摄像机,广角监控到加油加气站进、出口整体情况,包括:汽车车型,汽车驶入、驶出的行径路,行人走入、走出的动作行为。应实现车辆牌照的识别功能。
具体数量:进出口各布置摄像机一台,若加油加气站进出口大于二处,可根据实际情况酌情增加。
2)加油作业区的配置
加油作业区应根据车道的数量配置一定数量的720P低照度摄像机,应能全面监控到加油操作工位中,加油人员具体操作情况。
本配置同样适用于自助式加油区。
加油加气站作业区具体配置数量:

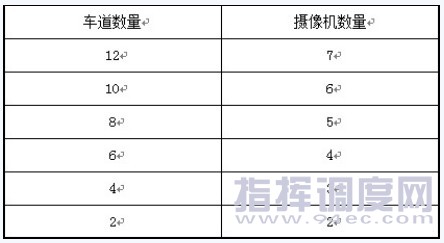

加油加气站作业区具体配置数量
同一车道设有1-2个加油岛的宜设置单向枪式摄像机,如同一车道设有3个及3个以上加油岛的宜设置双向枪式摄像机,遇当地政府有关部门有强制规定的,加油加气站规模特别大或受地形条件限制平面布局比较特殊等情况的,可按实际情况适当调整。
3)卸油口油罐区的配置
应在单独设置的立杆上安装一台红外智能球机,应能全面监控到卸油口及整个储油罐区域并能看清卸油操作过程。
4)站长财务办公室的配置
应在站长财务办公室内墙夹角顶部,与办公室入口成斜对角安装高分辨率半球摄像机一台,应能全面监控办公区域、保险柜及工作人员开启情况、办公人员进出情况。
应在室内适当位置安装手动报警按钮并实现报警联动。
5)便利店收银服务区的配置
应在便利店内墙夹角顶部,与收银服务区成斜俯视角度安装高分辨率半球摄像机一台,应能全面监控收银服务区域,能清晰看到顾客相貌、衣着特征,收银员与顾客现金交易、商品买卖详细情况,收银员往投币口投币情况,及收银服务区商品。
应在收银员附近隐蔽安装手动报警按钮并实现报警联动。
6)便利店销售区的配置
应在便利店内墙夹角顶部安装一台高分辨率半球摄像机,应能全面监控便利店商品、销售情况、顾客选择商品的动作、便利店人员进出及流动情况。
7)卸气柱及压缩机的配置
应在单独设置的立杆上安装一台红外智能球机,应能全面监控到卸气柱及整个压缩区域并能清楚看到卸气员具体卸气操作动作。
配置数量:1台红外球机。
8)独立发卡网点的配置
应在独立发卡网点或站房独立发卡区域安装一台的高分辨率半球摄像机,应能全面监控收费发卡工作人员相关作业流程及服务态度、客户在充值区的活动情况。
配置数量:不少于一台,可根据柜台数量情况,可酌情增加点位数量。
9)大厅按照具体面积选择合适数量的半球摄像机,宜配置1台。
传输设备
加油加气站安防系统的传输设备由光纤收发器网络交换机、路由器等设备组成,光纤收发器主要为网络摄像机的光电信号转换使用。根据实际情况设置带千兆光纤上联接口的百兆接入交换机,用于视频数据、报警数据及语音数据上传至监控中心。
应急监控管理中心设备
应急监控管理中心是整个安防系统的核心部分,具有最高的管辖范围和管理权限。应急监控管理中心系统主要由中心管理服务器、WEB服务器、数据库服务器、主动注册服务器、转发服务器、液晶拼接显示墙、网络设备及监控终端等组成。
3、系统实现功能
建设应急监控管理中心,以达到建设成覆盖全省的区域级综合视频管理平台,可实现“纵向到加油加气站,横向到市、省级平行单位”的视频及相关数据共享功能。
应急监控管理中心实现重点现场监视、重点现场录像、录像检索回放、报警辅助处置、视频服务接口提供、视频后台管理和视频数据库管理等功能,以及统一的应急调度指挥功能。
视频监控:省监控中心根据需要可以随时查看辖区内任意一路或多路视频,并实现视频的录制、回放、抓拍等功能。
报警处理:对于加油加气站报警按钮发出的报警信息,监控中心端立即通过声光报警、语音报警等方式提示,并自动记录报警,打开加油加气站监控信息。
语音对讲及广播:加油加气站工作人员可以主动呼叫监控中心,进行语音对讲;监控中心领导也可以统一以广播的形式进行工作任务下发及传达。
远程控制:省监控中心可远程控制站端视频处理单元实现手动录像、定时录像、报警触发录像、画面异动检测。
系统资源管理及监控:管理系统内的设备、系统功能、系统数据等基本信息和配置参数。
系统运行监控:对视频设备、服务器、系统软件、应用软件、用户操作进行远程监视与控制。
4、系统优势
l综合化的应用管理:
系统为加油加气站提供视频、报警、语音等数据的接入、存储、分发、业务处理等综合性安全生产应急指挥应用平台,提供一站式应用解决方案。
优越的环境适应性:
采用防爆、防腐、防尘、防水工业化前端设备,满足加油加气站易爆、高温、腐蚀等恶劣应用环境;
l全面高清数字化应用:
全面实现高清图像的应用,从前端采集、编码传输、录像存储、解码回放等,各环节均实现高清化处理;采用全数字化架构方案,易部署、易管理、易维护;
l高系统安全性:
系统提供用户接入认证、前端设备接入认证,完备的分级权限管理;信令采用TCP传输,子系统通讯SSL加密;接入认证采用三次握手登录验证方式,防止恶意的重放攻击;视频录像引入数字签名处理,防止数据篡改;
l高数据安全性:
存储设备支持RAID0、1、5等多种安全冗余格式,数据存储容量大,存储时间长,若硬盘坏掉后可直接启用热备盘,不会丢失录像数据,数据安全性高,真正实现7*24无间断工作;
5、加油加气站新技术的应用情况
早期加油加气站安防系统,都以单一的视频监控系统为主,且都以标清的模拟系统为主,随着技术的不断发展,安防行业推出了众多新技术及相关新产品,也逐渐被中石油、中石化等能源甲方用户采纳,并逐渐应用于加油加气站安防系统的建设当中。以下介绍几种具有应用前景的新技术。
视频智能化技术,对视频进行自动智能分析,对视频中出现的用户感兴趣事件进行实时提取和记录,从而达到及时告警或事后高效分析,提高安防效能。在加油加气站的某些关键敏感区域如卸油口卸气区,可使用智能化技术及产品,设置相关联动规则,当触发后,可与视频及相关报警设备进行联动,实现智能化的视频报警处理,减少大量人力物力的投入。
视频质量诊断技术及系统,一种智能化视频故障分析与预警系统,对视频图像出现的雪花、滚屏、模糊、偏色、画面冻结、增益失衡、云台失控、视频信号丢失等常见摄像头故障、视频信号干扰、视频质量下降进行准确分析、判断和报警。系统按照诊断预案自动对摄像头进行检测,并记录所有的检测结果。用户可通过客户端对系统运行情况进行监控,接收报警,处理报警,查询历史信息,并可根据摄像头所在区域、品牌、故障类型、故障严重程度等不同属性进行多种统计分析。
视频浓缩摘要技术,通过对目标前景与背景的分割,从原始视频中提取目标的活动信息,将视频目标活动重排序实现视频的摘要和检索。通过视频浓缩摘要技术缩短视频查看时间,有效地配合人工录像核查。
6、结语
加油加气站安防系统逐渐显现出高清、网络、智能、多系统融合四个特点。一个完整的加油加气站安防系统工程,除了视频监控系统外,还包括诸多子系统如:周界入侵子报警系统、门禁管理子系统、语音对讲子系统、环境监控子系统等。
随着设备技术的不断发展、系统信息化程度的不断提高,多个子系统之间会逐步相互融合,并协同工作实现数据共享,提供一个技术先进、稳定可靠的安全防范系统来保障加油加气站正常运行、安全生产。
