在网络监控应用中,交换机成为影响网络视频监控系统质量的关键因素。交换机选型配置不合理,容易造成监控系统带宽不足、画面延时、卡顿等现象,影响系统稳定。那么在网络监控系统中,该如何选择和配置PoE交换机呢?
一、PoE交换机选型主要考量因素
1、选择标准PoE交换机
在之前的PoE专栏文章中,我们提到过,标准PoE供电交换机能自动检测网络中的终端是否为支持PoE供电的PD设备。
而非标准PoE产品是强供型网线供电装置,一通电即供电,没有检测步骤,不管终端是否是PoE受电设备都供电,极易烧毁接入设备。因此,首先要确认你买的交换机是否标准的PoE交换机,以免烧毁前端摄像机。
2、设备功率
根据设备功率选择PoE交换机。如果你的监控摄像机功率是15W以下,选择支持802.3af标准的PoE交换机就可以了;如果设备功率大于15W,那么就要选择802.3at标准的PoE交换机;如果摄像机的功率超过60W,就需要选择802.3bt标准的大功率交换机,要不然功率不足,带不动前端设备。
3、端口数量
目前市场上PoE交换机接口主要有8、12、16、24口,具体怎么选择,需要根据前端接入摄像机的数量和功率来计算出总的功率数。不同功率的端口数量可以按照交换机总的供电功率加以分配和组合,做好10%的网口的预留。注意要选择输出功率大于设备总功率的PoE设备。
除了满足功率需求,端口还应满足通信距离,尤其是超长距离(如 100 米以上)要求。并具备防雷、静电防护、抗干扰、信息安全保护、防止病毒传播和网络攻击等功能。
4、端口带宽
端口带宽是交换机的基本技术指标,反映了交换机的网络连接性能。交换机主要有以下几种带宽:10Mbit/s、100Mbit/s、1000Mbit/s、10Gbit/s 等。选择PoE交换机的时候,要先估算几台摄像机有多少流量,算的时候应该留有余量,比如1000M的交换机,我们不能估算得满满的,一般利用率在60%左右,也就是600M左右。
根据你使用的网络摄像机看单台码流,再去估算一台交换机能接多少台摄像机。
比如130万像素 960P摄像机单台码流通常为4M,
用百兆交换机,那么就可以接15台(15×4=60M);
用千兆交换机,可以接150台(150×4=600M)。
200万像素1080P摄像机单台码流通常为8M,
用百兆交换机,可以接7台(7×8=56M);
用千兆交换机,可以接75台(75×8=600M)。
5、背板带宽
背板带宽是指交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽决定着交换机的数据处理能力,背板带宽越高,所能处理数据的能力就越强,数据交换速度就越快;反之则数据交换速度越慢。背板带宽计算公式如下:背板带宽=端口数量×端口速率×2。
计算举例:如果一款交换机有24个端口,每个端口速率为千兆,那么,背板带宽=24*1000*2/1000=48Gbps。
6、包转发率
网络中的数据是由一个个数据包组成,对每个数据包的处理要消耗资源。转发速率(也称吞吐量)是指在不丢包的情况下,单位时间内通过的数据包数量。如果吞吐量太小,就会成为网络瓶颈,给整个网络的传输效率带来负面影响。
包转发率公式如下:吞吐量(Mpps)=万兆位端口数量×14.88 Mpps+千兆位端口数量×1.488 Mpps+百兆位端口数量×0.1488 Mpps。
算出的吞吐量如果小于交换机的吞吐量的话,就可以做到线速交换,即交换速率达到传输线上的数据传输速度,从而最大限度地消除交换瓶颈。
二、PoE交换机选型其他注意事项
除了上述几个基本参数,为保证PoE交换机应用中的高可靠、高稳定,方便后期运维管理,建议还要关注以下几个方面:
为了维护方便,建议选择PoE Watchdog功能的智能自愈型交换机;
由于视频监控数据流量较大,建议选线速交换机;
视频数据有突发性特点,交换机缓存越大越好;
为保证视频监控数据流畅传输,交换机需有流量控制功能;
为避免断网造成数据丢失,建议选择快速环网交换机;
为保证网络监控的稳定可靠,建议选择知名品牌交换机。

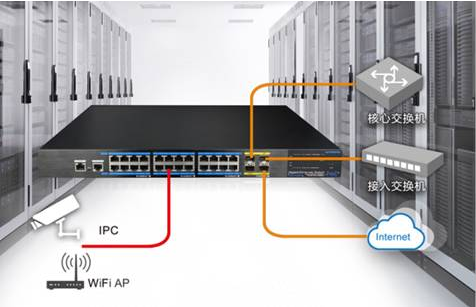

基于web管理的网管型PoE交换机
三、选择业界知名品牌
知名品牌的PoE交换机产品一般采用领先的技术,且产品稳定可靠。有些PoE交换机专为高清监控而研发,在保障大流量数据转发、网络传输稳定性方面都采用了一些特别的技术。
优特普作为作为PoE技术行业的领导者,《以太网供电(PoE)技术与应用白皮书》编制单位、《以太网供电(PoE)工程技术标准》(编制中)主编单位,10多年来一直致力于PoE产品技术研发,所推出的工业级PoE交换机、商用PoE交换机产品被广泛应用于各个领域,受到用户的关注与认可。

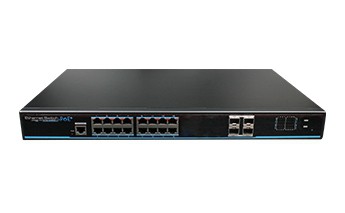

该系列交换机支持三层管理功能,包括VLAN,IGMP侦听,QoS,RSTP,快速环网及三层路由等。交换机可以通过WEB管理界面、CLI或SNMP轻松地对其进行管理。产品采用-40至75 °C的宽温设计,配备冗余电源、继电器报警功能,性能稳定可靠,可广泛应用于安全监控、网络工程等项目。
