　　概述

　　随着地面通信技术的飞速发展，交换机的功能日益增加，通信终端设备的功能和灵活性也不断得到提高，但在有些场合，如码头、煤场、发电厂输煤系统等场合，环境噪音大，而且只需单方向发布广播指令,普通自动电话机无法满足这种要求。鉴于上述原因，启东恒瑞防爆通讯电气有限公司通过对现有通信终端设备的调研和多年来一直从事生产调度指挥通信系统和各种通信终端设备研究的技术经验， 研制开发了适合地面各种环境条件需要的高性能、高可靠的HRKTH116通用电话扩音功放。

　　一、HRKTH116B电话扩音工作站的特点

　　1、HRKTH116B通用电话扩音功放是与交换机或调度机配套使用的扩音装置，弥补自动电话机无扩音功能的不足，该终端具有极佳的高保真扩音性能，特别适用于高噪声场所如煤矿井下皮带沿线，煤场、码头、发电厂等，作为调度扩音通信及报警通信终端使用。
　　2、通用电话扩音工作站具有功放输出端子，可外接扬声器，特别适用于大型广场使用。
　　3、通用电话扩音终端扩音功为5-10W。
　　4、通用电话扩音终端使用条件：
　　　　温度： -25—+40℃
　　　　相对湿度： 不大于95%（+25℃）
　　　　大气压力：86—106kPa
　　　　环境噪声：不大于110dB

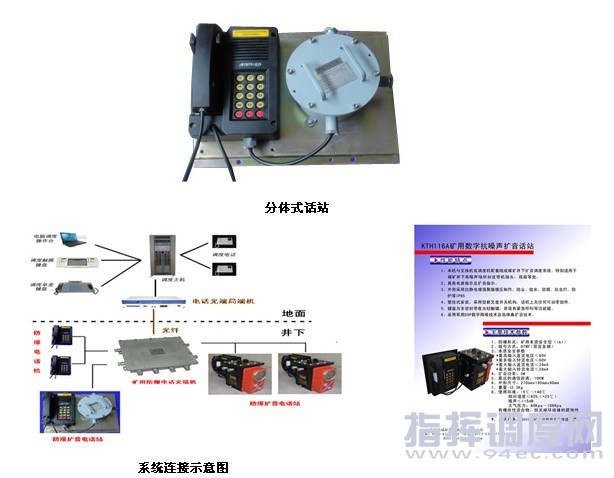

　　二、扩音话站组成
　　扩音话站由KXH102型矿山运输声光语言信号器和HRKTH116本安型数字抗噪声电话机组成。

　　三、主要技术参数和性能
　　1 、 配接调度机或交换机的适应性
　　a. 用户线直流开路电压： 40—60V
　　b. 用户线直流馈电电流： 23—28mA
　　c. 铃流电压： 75±15V 25Hz±3Hz
　　d. 忙音信号
　　　　频 率： 450Hz±20Hz
　　　　断续比： (0.3—0.4)s：(0.3—0.4)s
　　　　电 平： -8 — -12dB
　　2 供电方式
　　交流：127V±10%。
　　3 降噪性能 在120分贝噪声环境下，通话清晰度100%。

　　四、安装及使用说明
　　1 、 KXH102型矿山运输声光语言信号器有四个接线嘴，一个是127V电源进线，另两个分别是电话用户线进线和接电话机，如果连接独立的功放工作（不接电话机），第四个接线嘴可输出音频信号。安装扩音装置前，先检查各主要性能是否正常。电源线接上127V交流，按照接线板对应的接线要求接线，话机手柄不摘，主叫振铃三声后，被叫扩音自动打开，开始扩音。(出厂时设置为一次振铃打开扩音)
　　2、对方挂机，喇叭输出忙音四声后，扩音自动关闭。
　　3、扩音功率调整
　　由另一用户拨号呼叫该扩音装置，振铃或扩音扩播时，根据现场需要调节音量电位器( 在线接线端子板上，50K线性精密电位器 )，可调整功放输出功率。顺时针方向旋转，输出功率增大；逆时针方向旋转，输出功率减小。功率5W～10W调（出厂调在5W）。
　　4 、扩音装置本身无任何操作，工作过程为：交换机或调度机向该装置发送振铃信号，扩音装置接收该振铃信号，并记录振铃次数，当振铃次数达到设定次数后，扩音装置自动打开扩音电路，呼叫用户听到“叮咚”提示音，提示此时装置处于扩音状态，同时扩音指示灯亮。若在扩音时主叫挂机，扩音装置得忙音，并通过对忙音信号的检测来关断扩音电路，使扩音装置恢复等待状态。
