一、农网智能型低压配电箱（JP柜）
1.1简介
农网智能型低压配电箱（简称智能配电箱）是按照电气接线要求将低压开关设备、计量和测量装置、智能配变终端、保护电器和辅助设备组装在封闭箱体中，用于国家电网公司供电区域内交流频率50Hz，额定电压为400V及以下农村电网中，安装于容量为400kVA及以下变压器端，具有计量、测量、控制、保护、电能分配、无功补偿和滤波等集成功能的装置。
2.2智能配电箱主要组成部分
智能配变终端
低压复合开关
智能电能表
滤波器组件
低压塑壳断路器
计量/测量互感器
剩余电流动作保护器
分布式电源侧互感器
分布式电源接入控制断路器
避雷器等附属配件
电容器
3.应用领域
变电站、大型电厂、大型钢厂、工矿企业、石油化工企业等无功补偿、计量、电能分配等场合。
二、农网智能配电箱元件

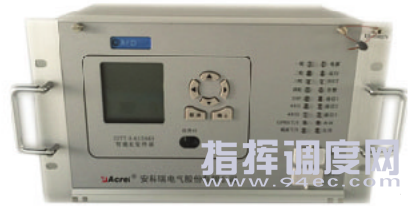

1、智能配变终端
1.1简介
IDTT-B-615AKR智能配变终端采用U型机箱结构，是集电能质量治理、数据采集、数据的计算统计、设备状态监测、用电状态监测、保护、电能计量、集中抄表、负荷管理、重合闸和无功补偿控制于一体的产品。
1.2功能特点
具备故障录波、电压暂降/中断/暂升、电压波动与闪变、暂时或瞬态过电压等功能。
满足国网Q/GDW 615-2011《农网智能配变终端规范和技术条件》。
支持多种通讯规约（Q/GDW 376.1-2009、IEC 101/ 104）。
1.3应用领域
适用于农网和城网智能配电台区（配电房、箱式变电站、柱上变压器）的新建和改造。
2、低压投切开关
2.1简介
AKF系列低压复合开关和AKF系列低压同步开关是新一代低压无功补偿装置中的电容器投切装置，其基本工作原理是将可控硅和磁保持继电器并联，由内部单片机控制，在投入和切除的瞬间由可控硅承担过零投切，之后由磁保持继电器接通运行。因此，复合开关既有过零投切无涌流的优点，又有交流接触器运行无功耗的长处，可避免可控硅运行发热和接触器切除时有火花的缺点。
2.2功能特点
可控硅耐压：可控硅耐压不低于2000V，具有过压、过流及电流瞬变保护措施。
放电技术：电容能在2s内完成对残压的放电。
软件过流检测技术：能够准确找出过零点，检测到谐波时不发出投入命令。
上电、掉电无误触发：上电时不会误投入电容，掉电时能及时切除已投入的电容。
过零投切无涌流，延长电容器使用寿命。
2.3应用场合
低压无功补偿领域

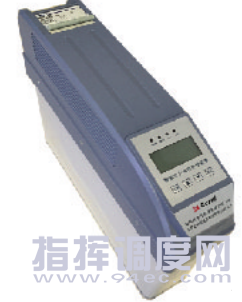

3、低压智能电容器
3.1简介
AZC系列智能电容器由智能测控单元、晶闸管复合开关电路、线路保护单元、两台共补或一台分补低压电力电容器构成，替代常规由熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置，改变了传统无功补偿装置体积庞大和笨重的结构模式，具有更好的补偿效果。
3.2功能特点
过零投切，分相补偿，温度保护，缺相保护，过压、欠压保护；
谐波功能，智能网络控制，高可靠性；
积木结构，接线简单，扩容方便，维护方便，效果显著。
