注 2：对于接收机，1－8 个 LED 灯在按下 CONFIG 键后表示用户预先设置的 8 个配置中的一种，相应序号的 LED 灯点亮表示当前选定的配置序号。通过连续按 CONFIG 键可以在 8个配置间连续切换。8 个 LED 灯在按下 FUNC 按键后表示接收信号质量，此时至少有连续两个 LED 灯点亮。连续 LED 灯亮得越多，表示接收信号质量越好。最多 8 个 LED 灯全部点亮，表示信号质量非常好，输出无误码；连续 6 个 LED 灯点亮，表示信号质量一般，输出无误码；连续 4 个 LED 灯点亮，表示工作在门限位置，输出偶尔有误码；连续两个 LED等点亮，表示信号非常差，已经无法正常输出。
注 3：可以通过观察 1－8 个 LED 灯的点亮数目来确定是处于 CONFIG 设置模式，还是 FUNC设置模式。在 FUNC 模式下，1－8 个 LED 灯至少有连续 2 个是点亮的；而 CONFIG 模式下，有且只有一个 LED 灯是点亮的。
4.2 硬件接口

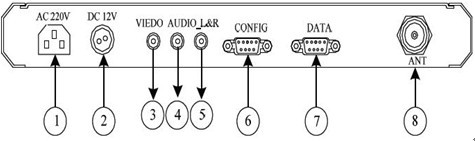

图14 车载型设备硬件接口

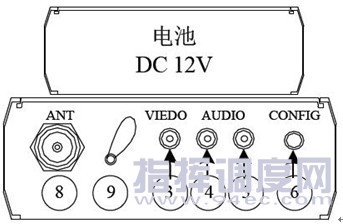

图15 便携型设备硬件接口
图15 便携型设备硬件接口
表3： 控制面板说明
注 1： 硬件接口介绍以图像型为例，数据型只需将音视频接口变换成 E1 接口这里就不再一一说明。
4.3 PC 监控设置
用户可以使用我们公司提供的 Windows 专用应用程序，通过 RS-232C 串口与设备进行通信，完成信道参数配置。
5 系统传输结构和组网
根据系统传输结构特点，可以分为以下 3 类：
点对点应用
点对多点应用
多点对多点应用
根据系统工作方式则可以分为下列五种方式应用：
人到车
车到车
车到指挥中心
舰船、飞机到指挥中心
全城联网覆盖（移动基站覆盖方式）
5.1 系统传输结构分类
系统传输结构是指以 M&C 系统为核心，以传输路径和传输视频的通道数量组成的结构，
一般分为以下 3 类。
5.1.1 点对点
点对点应用一般使用一套 M&C 系统，由一个前端发射系统和一个接收系统组成，这种应用最为广泛，大部分使用都是采用该结构。

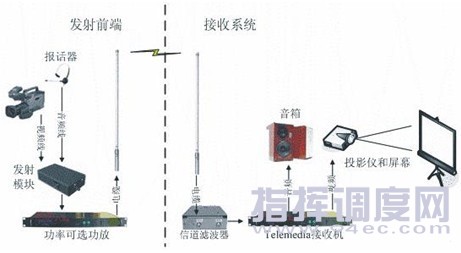

图16 点对点应用系统组成示意图
