1.1系统概述

中国成功申办"2008年奥运会"和"2010年亚运会"以及“2011年大运会”为体育场馆建设创造了巨大的商机。以2008年北京奥运会为例，为满足比赛的需要，中国北京共建设37座一流比赛场馆，58个训练场馆，其中14座为新建场馆，对场馆设施安全性、先进性的要求也提到空前的高度。2011年世界大学生运动会在深圳举办，为了迎接这一体育盛会，深圳市共为大运会13项体育项目准备了54个符合国际体育A级标准的体育场馆。

大型体育场馆的安防系统在使用上具备鲜明的特点：首先，体育场馆属于大型的综合性公共设施，建设目的是为了综合性、高等级的体育赛事，而体育场馆安防设施是为了保障大型比赛开幕、闭幕和人员撤离的安全而设，保证各项赛事完满举行，万无一失；另一方面一旦比赛结束，人群散去，安防设施也就没有赛时那么突出了，这时候安防设施将主要为体育场馆内的健身休闲、信息服务、会展服务以及商贸区、居住体育馆的日常生活提供安全保障来解决会场安全、物品安全、防盗等一系列问题。

由于体育场馆种类十分繁多、大小规模不一、结构差距很大，而且有赛事或演出时与平时空置时的情况也差距甚大，因此在对体育场馆公共安全设施的设计和配置时应考虑这一特殊性。可在设计体育场馆的公共安全防护设施时分为两部分：常备的基本公共安全防护设施及举行重要体育赛事或其它重要活动期间临时增设的公共安全防护设施。

对体育场馆安全技术防范系统设计时应贯彻：因地制宜、突出重点、兼顾一般、确保安全的原则，努力使建成的安全技术防范系统具有：安全可靠、技术先进、质量保证、经济适用的优点。

1.2深圳市某综合体育馆监控系统需求

深圳市某综合体育馆分为主馆和副楼两部分，建筑面积约2900平方米。为支持办好大运会，为深圳大运会提供一个安全、祥和的比赛场地，确保参赛运动员和众多观众的安全，有必要建设一套高效的闭路电视监控系统，预防和避免各类安全事故的发生。

闭路监控系统用于监视体育场馆、出人口人员监控、观众拥挤情况、场地中心状态、有无可疑人物、设备机器工作状态等功能，由于室外体育场馆的需求，要求摄像机具备即使在夜间户外、光线暗淡的地方也能监视可疑人物的超高灵敏度。监控系统同时是帮助体育场馆赛事的安全运营、有效管理的手段，需要有强大的管理功能、完善的软件、硬件的支持。

1.3深圳市盐田区综合体育馆监控系统基础方案设计

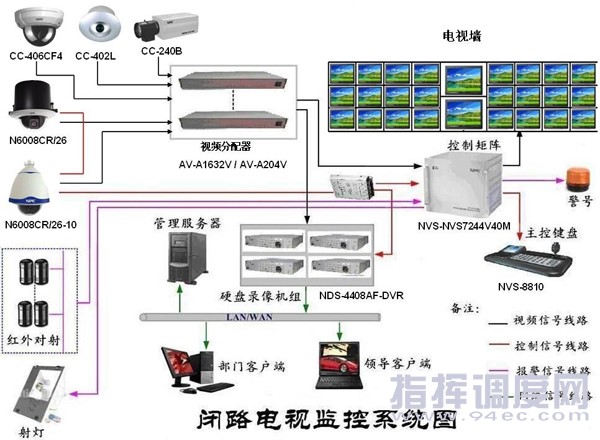

综合摄像机性能参数结合NPE的产品及我司多年的体育馆监控系统的设计施工经验，体育馆监控系统前端摄像机选型如下：（推荐使用）

体育馆室外围公共区域

体育馆的外围公共区域范围大，是整个体育馆安全防范最广的区域之一，为了加强对人员活动情况了解，减少巡逻人员的劳动强度，需在公共区域设置监控点，考虑到夜晚的光线很差，并且要求每监控点要看清楚人员的活动情况；为体育馆的管理提供事实依据。

室外公共区域动点监控点设计：在体育馆室外大面积监控场所附近安装日本NPE产的N6008CR/26-10的彩色转黑白低照度室外智能高速球，此智能高速球可以全方位转动，能全方位多角度监控体育馆室外重要区域的人员活动情况；内置26倍光学变倍，12倍电子放大镜头，可以远距离监控，达到体育馆室外重要区域人员活动都能得到清晰图像的目的；220个预置点选择，可以选择体育馆室外重要区域进行多种方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对体育馆室外重要区域进行监控；具有彩色转黑白功能、高灵敏度,保证体育馆重要区域光线变化都能得到清晰的图像；外观设计符合体育馆整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。

室外公共区域定点监控点设计：在体育馆室外重要区域附近安装定点监控摄像机，安装NPE产的CC-240B超宽动态彩色摄像机和自动光圈镜头配合N4512室外防护罩，构成对体育馆室外重要区域的实时监控。此摄像机采用第三代的DynaViewTM技术使摄像机具有极宽的动态范围，可消除导致摄像机画面偏暗的强烈背光影响；不管光线变化体育馆室外重要区域都能得到清晰的监控图像，非常适合体育馆室外环境。

副馆首层停车场

体育馆停车场面积广泛，是整个体育馆安全防范薄弱环节，为了加强停车场车辆和人员的管理，减少巡逻人员的劳动强度，让监控人员实时监控到停车场的情况，发现警情能够及时处理。需在体育馆停车场区域设置监控点，考虑到地下车库光线差，并且要求能看清楚车辆停放和人员活动情况；为体育馆的车库安全管理提供事实依据。

体育馆停车场动点监控点设计：在停车场重要区域附近安装NPE产N6008CR/26室内智能高速智能球，此智能高速球可以全方位转动，能全方位多角度监控停车场重要区域的情况；内置26倍光学变倍，12倍电子放大镜头，可以远距离监控，达到整个停车场区域都能得到清晰图像的目的；220个预置点选择，可以选择停车场重要区域进行多点方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对停车场重要区域进行监控；具有彩色转黑白功能，照度彩色非常低,保证停车场重要区域光线变化都能得到清晰的图像；外观设计符合体育馆整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。

体育馆停车场定点监控点设计：在体育馆停车场安装定点监控摄像机，采用NPE的CC-240B超宽动态彩色摄像机和自动光圈镜头配合N4609W室内防护罩，构成对停车场的实时监控。此摄像机具有高清晰度，不管光线变化停车场区域都能得到清晰的监控图像，能够清晰的观察到车辆停放及人员活动情况，非常适合体育馆停车场环境。

体育馆配套服务区

体育场馆属于大型的综合性公共设施，建设目的是为了综合性、高等级的体育赛事，而体育场馆安防设施是为了保障大型比赛开幕、闭幕和人员撤离的安全而设，保证各项赛事完满举行，万无一失；另一方面一旦比赛结束，人群散去，安防设施也就没有赛时那么突出了，这时候安防设施将主要为体育场馆内的健身休闲、信息服务、会展服务以及商贸区、居住体育馆的日常生活提供安全保障来解决会场安全、物品安全、防盗等一系列问题。

体育馆配套服务区大面积区域动点监控点设计：在体育馆配套服务区大面积区域附近安装NPE产N6008CR/26室内智能高速智能球，此智能高速球可以全方位转动，能全方位多角度监控体育馆配套服务区大面积区域的情况；内置26倍光学变倍，12倍电子放大镜头，可以远距离监控，达到整个配套服务区大面积区域都能得到清晰图像的目的；220个预置点选择，可以选择配套服务区大面积区域进行多点方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对配套服务区大面积区域进行监控；具有彩色转黑白功能，照度彩色非常低,保证配套服务区大面积区域光线变化都能得到清晰的图像；外观设计符合体育馆整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。

体育馆配套服务区室外小面积区域定点监控点设计：在体育馆配套服务区室外小面积区域安装定点监控摄像机，采用NPE的CC-240B超宽动态彩色摄像机和自动光圈镜头配合N4609W室内防护罩，构成对配套服务区室外小面积区域的实时监控。此摄像机具有高清晰度，不管光线变化配套服务区室外小面积区域都能得到清晰的监控图像，能够清晰的观察到该区域人员活动情况，非常适合体育馆配套服务区环境。

体育馆配套服务区室内部分区域定点监控点设计：在体育馆配套服务区室内部分区域安装定点监控摄像机，采用NPE的CC-406CF4防暴型彩色半球型摄像机，此摄像机吸顶安装，非常隐蔽，构成对该区域的实时监控。此摄像机清晰度高，能够清晰的观察到该区域人员的样貌；外观设计美观大方，符合配套服务区室内部分区域装饰风格的需求。

体育馆各主要出入口、检票口

体育馆的进出口颇多，是整个体育馆安全防范最重要的区域，为了加强对体育馆进出人员的管理，需在每个门口设置监控点，考虑到夜晚的光线很差，并且要求每监控点要看清楚进出人员的样貌；为体育馆的管理提供事实依据。

人员通道、检票口监控点设计：在体育馆人员通道安装定点监控摄像机，NPE的CC-240B超宽动态彩色摄像机和自动光圈镜头配合N4512室外防护罩，构成对人员通道的实时监控。此摄像机具有清晰度高，不管光线变化门口区域都能得到清晰的监控图像，能够清晰的分辨出进出体育馆人员的情况，非常适合体育馆门口的环境。

正门及东南西北主门监控点设计：在各主门附近安装NPE产的N6008CR/26-10的彩色转黑白低照度室外智能高速球，此智能高速球可以全方位转动，能全方位多角度监控大门周围的人员活动的情况；内置26倍光学变倍，12倍电子放大镜头，可以远距离监控，达到整个大门区域都能得到清晰图像的目的；220个预置点选择，可以选择大门周边重要区域进行多种方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对大门周边重要区域进行监控；具有彩色转黑白功能、高灵敏度，照度低,保证大门周边区域光线变化还都能得到清晰的图像；外观设计符合体育馆整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。

体育馆比赛场、训练场

体育馆的比赛场地、训练场地是体育馆最重要的组成部分，也是体育馆需要重点防护的对象之一，在此设置监控点，保证体育比赛能够正常进行，保护体育器材都有非常重要的意义。

比赛场、训练场监控点设计：体育馆里面的比赛场地一般都是大面积监控场所需要安装一台或者多台NPE产N6008CR/26室内智能高速智能球，此智能高速球可以全方位转动，能全方位多角度监控体育馆重要区域的情况；内置26倍光学变倍，12倍电子放大镜头，可以远距离监控，达到体育馆比赛场地重要区域都能得到清晰图像的目的；220个预置点选择，可以选择体育馆比赛场地重要区域进行多种方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对体育馆比赛场地重要区域进行监控；具有彩色转黑白功能、高灵敏度,保证体育馆比赛场地重要区域不管光线变化都能得到清晰的图像；外观设计符合体育馆整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。

体育馆观众台

体育馆的观众台，是整个体育馆安全防范重点区域，为了加强对观众台观众人员、观看比赛情况了解，贵宾人员人身安全的防护，减少维护秩序人员的劳动强度，需在观众台区域设置监控点，考虑到光线问题，并且要求每监控点要看清楚人员的观看比赛是的情况；为体育馆的管理提供事实依据。

观众台区域监控点设计方：体育馆观众台属于大面积监控场所需要安装一台或者多台NPE产N6008CR/26-10的彩色转黑白低照度室外智能高速球，此智能高速球可以全方位转动，能全方位多角度监控体育馆观众台区域观众观看比赛的情况；内置26倍光学变倍，12倍电子放大镜头，可以远距离监控，达到体育馆观众台区域观众观看比赛的情况都能得到清晰图像的目的；220个预置点选择，可以选择体育馆观众台区域进行多种方式巡视；具有花样和巡行扫描方式供选择，可以采用多种方式对体育馆观众台区域进行监控；具有彩色转黑白功能、高灵敏度，保证体育馆观众台区域不管光线变化都能得到清晰的图像；外观设计符合体育馆整体环境布局，根据气候来制定设备的防雨、防尘、风冷、加热等要求。

在体育馆贵宾观看台区域附近安装定点监控摄像机，安装日本NPE产的CC-240B超宽动态彩色摄像机和自动光圈镜头配合N4512室外防护罩，构成对体育馆贵宾观看台区域的实时监控，实时了解贵宾观看比赛的情况。此摄像机具有高清晰度，不管光线变化体育馆贵宾看台区域都能得到清晰的监控图像，非常适合体育馆重点区域监控环境。

体育馆主要通道

体育馆通道非常多，是整个体育馆安全防范重点区域之一，为了加强体育馆通道的管理，减少巡逻人员的劳动强度，让监控人员实时监控到楼层通道的情况，发现警情能够及时处理。需在体育馆各栋楼楼层通道区域设置监控点，考虑到美观大方隐蔽性好，并且要求能看清楚通道活动人员的样貌；为体育馆的安全管理提供事实依据。

体育馆各栋楼楼层通道监控点设计：在吊顶区域各通道安装定点摄像机，安装NPE的CC-406CF4防暴型彩色半球型摄像机，此摄像机吸顶安装，非常隐蔽，构成对楼层通道的实时监控。此摄像机清晰度高，能够清晰的观察到楼层活动人员的样貌；外观设计美观大方，符合体育馆高档装饰风格的需求。

在体育馆钢结构区域附近安装定点监控摄像机，安装日本NPE产的CC-240B超宽动态彩色摄像机和自动光圈镜头配合N4512室外防护罩，构成对体育馆贵宾重要通道区域的实时监控，实时了解通道人员的情况。此摄像机具有高清晰度，不管光线变化体育馆通道区域都能得到清晰的监控图像，非常适合体育馆重点区域监控环境。

体育馆安保指挥中心及各个保安值班室

体育馆各个保安值班室是值班人员管理的重要组成部分，加强对保安、物业值班人员的管理，需要在此设置摄像机，可以了解到值班人员的职守情况，并可以作为考评依据。

体育馆值班室监控点设计：在各值班室安装定点摄像机，采用NPE产的CC-406CF4防暴型彩色半球型摄像机，此摄像机吸顶安装，非常隐蔽，构成对值班室的实时监控。此摄像机清晰度高，能够清晰的观察到值班人员职守 情况；外观设计美观大方，符合体育馆高档装饰风格的需求。

结束语：

随着科学技术水平的迅猛发展，安全防范技术也得到迅速发展。体育馆的安全防范系统正朝着多功能型方向发展，而闭路电视监控防范技术作为安全防范系统的重要组成部分必然是现在体育馆场所必须的管理硬件，它将提升体育馆的管理水平；保障体育馆人员、财产安全起着非常重要的作用。

作者：恒业国际市场部 靳雨蓓
