指挥调度网(94ec.com)11月12日消息，随着中国经济的高速发展，人民生活水平的日益提高，对能源的需求越来越旺盛，关注程度也越来越高，石油天然气等能源产业在国家经济中的地位越加显著。而油库作为能源石油石化行业储备原油、成品油的场所，更显示出其重要性。

　　 油库在生产过程中要注意三个方面的安全：一是工作设备本身的生产运营状况；二是监管输油、发油工程中的合规操作；三是周界防范报警系统，以防止非相关人员的侵入进行偷盗和破坏活动。

 　　为了保障油库的正常运行、安全生产，需提供建立一个融合性的安全防范系统，实现现场数据和设备信息的实时采集和数据分析、指令的远程下达以及对设备的控制等功能，使分布广泛的现场生产数据实现网络化，提高应急反应处理能力和全面保护生产、员工及周边的安全，为整个油库的安全生产和指挥调度提供准确及时的第一手资料。

　　　　项目概述

　　 本次项目建设的中石化某省油库视频监控联网系统，主要是为了实现对油库进出车辆情况、装卸油情况、油库内部设备运行情况以及油库工作情况进行实时监视。

　　 作为应急救援建设项目中的其中一项建设内容，该项目是安全生产监督管理应急指挥系统平台的关键子系统，是一个集日常生产管理、安全防范、事故防范以及事故发生时应急救援指挥为一体的综合动态安全视频监控系统。能提升危险源监测预警和事故隐患排查、治理能力，把事故隐患消灭在萌芽状态，从而达到杜绝及防范事故的发生；同时为事故救援提供及时、准确的救援信息，大大提升事故救援能力，最大限度的减少事故损失。

　　需求分析

　　 需要在全省多个油库建设视频监控系统，并把相关油库视频图像、语音、报警信息一起通过网络或专线传输到省监控中心。

 　　油库视频数据通过本项目建设的通信链路，上传省监控中心,监控中心也可查询油库保存的录像、对摄像机进行相关控制，并实现各级双向语音对讲功能。省级监控中心部署的视频综合管理平台，对所有接入的视频数据统一管理。

　　 实现多级用户管理，满足省、区域共享平台多级监控中心的使用需要。实现视频共享，和总公司共享视频信息。预留接口，实现和省应急办、省安全生产管理局的信息共享。具有可扩展性，保障后期全省油库视频监控的接入。

　　建设目标

　　 中石化某省油库视频联网监控系统项目重点建设在以下方面：

　 在全省多家油库安装安全生产视频监控系统，对油库油罐区、油泵区、出入口、卸油等相关区域进行实时监控，并把视频图像信息省监控中心。区域共享平台可以通过相应权限完成视频图像的实时浏览、回放及前端设备的操作等动作。

　　 建设省公司建设视频监控中心平台，对接入的视频监控图像及报警信息实时监控，对报警信息提供声光报警功能。并预留上传到总公司共享视频共享图像和数据信息预留接口。

　　 建设区域安防分监控中心（区域共享平台），主要完成视频图像的实时浏览、回放等操作，用户的认证及权限授权由省公司监控中心统一完成。

　　 为各省市应急办、各省市安监局共享视频共享图像和数据信息预留接口。

　　　　系统建设规划

　　 本项目遵循系统集成“统一规划、分步实施”的基本原则。

　　第一步

　　 在省公司、区域共享平台建设搭建网络视频与安防管理平台，满足本项目的基本需要。实现对图象、报警的集中监控、存储、对讲等管理功能

　　第二步

　　 增加对油库周界入侵子报警系统、语音对讲子系统、环境监控子系统等的集成，将原有监控系统的范围进一步扩大。

　　第三步

　　 可以增加一些智能视频分析方面的应用，比如说车牌照识别、危险物体识别、轨迹识别等。

　　第四步

　　 将监控系统和办公自动化系统进行集成，集成的重点包括网管系统的整合和办公自动化系统对监控系统、报警实时历史数据的调阅。

　　　　系统设计

　　系统结构描述

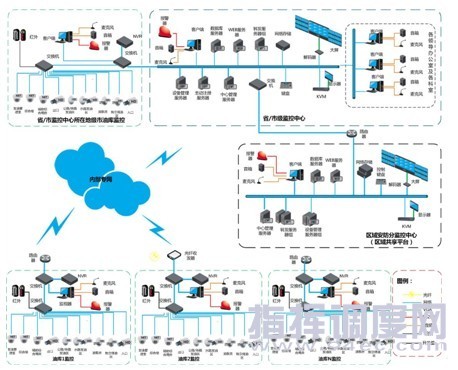

　　系统整体架构拓扑图如下所示：

图表1 系统总体架构示意图

 　　本系统建设采用一级管理模式：油库监控点、省公司监控中心平台。

 　　省监控中心层主要完成所辖区内所有视频监控系统的接入及省监控中心所在地级市所有油库视频监控系统的接入。

 　　区域安防分监控中心作为区域共享平台，具有有限权限对视频流及前端设备做相应操作，主要完成视频图像的实时浏览、回放等操作，用户的认证及权限授权由省公司监控中心统一完成。

　　系统组成

　　油库接入平台设备

 　　油库现场监控系统负责完成前端的音视频信息、告警信息的采集、缓存、编码、存储及发送等功能，并可接受来自网络的控制指令。

　　 本次项目的监控系统采用全数字化方式，主要包括如下设备：高清网络摄像机、NVR网络硬盘录像机、报警输入输出设备、语音对讲设备等。

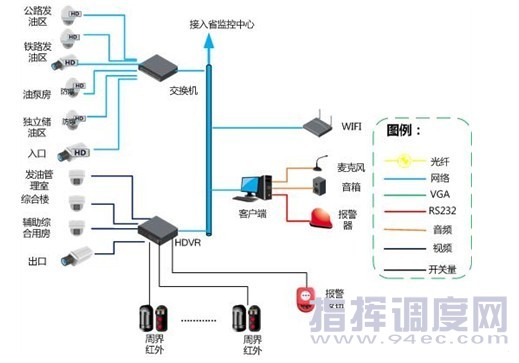

 　　油库视频监控系统结构示意图如下：



　　 　　图表2 油库视频监控系统结构图

 　　本次项目视频监控的点位布置如下：

　　油库进口的配置

　　 油库进口配置一台130万高清网络摄像机，广角监控到油库进口整体情况，包括：汽车车型，汽车驶入的行径路，行人走入的动作行为。

　　油库出口的配置

　　 油库出口配置一台130万高清网络摄像机，广角监控到油库出口整体情况，包括：汽车车型，汽车驶出的行径路，行人走出的动作行为。

　　发油管理室的配置

　　 发油管理室每个柜台配置一台的130万高清网络半球摄像机，全面监控到柜台工作人员相关作业流程及服务态度、客户的活动情况。

　　公路发油区的配置

 　　2个加油车道设置一台130万高清网络智能球机，以供油库控制中心和门卫人员监控发油岛的操作流程情况；少量前端采集设备安装在GB50156划定的0区、1区、2区内的，前端采集设备选用防爆隔爆型的设备。

　　铁路收发油区的配置

　　 铁路收发油区进口处设置一台130万高清网络智能球机，监控铁路油罐车进入情况及大门开关情况；设置2-4台枪机，对站桥面的人员操作情况进行监控。少量前端采集设备安装在GB50156划定的0区、1区、2区内的，前端采集设备选用防爆隔爆型的设备。

　　油泵房的配置

　　 油泵房配置隔爆型130W球机，全面监控到整个油泵房并能清晰看到工作人员具体操作过程。

　　储油区的配置

　　在储油区防护提外侧（0区、1区、2区以外的区域），配置非防爆130W枪机、球机，全面监控到油罐区的工作人员操作情况、设备工作情况及储油区环境状况；少量前端采集设备安装在GB50156划定的0区、1区、2区内的，前端采集设备选用防爆隔爆型的设备。

　　综合楼的配置

　 综合楼在出入口大厅设置一台130万高清网络半球摄像机，全面监控到大楼出入口人员的情况。在综合楼内的中心控制室设置一台130万高清网络半球摄像机，对进入中心控制室人员、监控中心人员的操作情况进行监控。

　　综合辅助用房的配置

　　 在综合辅助用房的消防泵房，配电房各设置一只130万高清网络半球摄像机，监控消防泵房，配电房内人员的操作过程。

　　　　传输设备

　　 本项目的传输设备由光纤收发器和网络交换机组成，光纤收发器主要为网络摄像机的光电信号转换使用。根据实际情况设置带千兆光纤上联接口的百兆接入交换机，用于视频数据上传至监控中心。

　　　　区域分监控中心（区域共享平台）设备

　　 区域分监控中心，也称为区域共享平台，是在一级管理模式下各视频监控系统的分控中心，能对地市或区域内油库的安防状况进行监控，可与管理平台和地市级相关政府管理部门的信息交互。

 　　共享平台设在各地市销售公司或区域管理部门。具有本区域最高的管辖范围和管理权限，区域分监控系统主要由中心管理服务器、WEB及设备管理服务器、数据库服务器、转发服务器、显示设备、网络设备及监控终端等组成。

　　省监控中心设备

　　省监控中心是全省监控体系的核心部分，具有全省最高的管辖范围和管理权限。省监控系统主要由中心管理服务器、WEB服务器、数据库服务器、主动注册服务器、转发服务器、液晶拼接显示墙、网络设备及监控终端等组成。

　　　　3、系统实现功能

　　 在省监控中心、区域共享平台建立起两级视频监控系统，以达到建设成覆盖全省的区域级综合视频管理平台，可实现“纵向到油库，横向到市、省级平行单位”的视频共享功能。

　　 视频管理平台实现重点现场监视、重点现场录像、录像检索回放、报警辅助处置、视频服务接口提供、视频后台管理和视频数据库管理等功能。

 　　视频监控：省监控中心和区域共享平台根据需要可以随时查看辖区内任意一路或多路视频，并实现视频的录制、回放、抓拍等功能。

 　　报警处理：对于油库报警按钮发出的报警信息，监控中心端立即通过声光报警、语音报警等方式提示，并自动记录报警，打开油库监控信息。


　　　　 远程控制：省监控中心和区域共享平台可远程控制站端视频处理单元实现手动录像、定时录像、报警触发录像、画面异动检测。

 　　系统资源管理及监控：管理系统内的设备、系统功能、系统数据等基本信息和配置参数。

　　 系统运行监控：对视频设备、服务器、系统软件、应用软件、用户操作进行远程监视与控制。

　　4、系统优势

　　综合化的应用管理：

　　系统为油库提供视频、报警、语音等数据的接入、存储、分发、业务处理等综合性安全生产应急指挥应用平台，提供一站式应用解决方案。

　　优越的环境适应性：

 　　　　采用防爆、防腐、防尘、防水工业化前端设备，满足油库易爆、高温、腐蚀等恶劣应用环境；

 全面高清数字化应用：

　　 全面实现高清图像的应用，从前端采集、编码传输、录像存储、解码回放等，各环节均实现高清化处理；采用全数字化架构方案，易部署、易管理、易维护；

 高系统安全性：

 　　系统提供用户接入认证、前端设备接入认证，完备的分级权限管理；信令采用TCP传输，子系统通讯SSL加密；接入认证采用三次握手登录验证方式，防止恶意的重放攻击；视频录像引入数字签名处理，防止数据篡改；

 高数据安全性：

　　 存储设备支持RAID 0、1、5等多种安全冗余格式，数据存储容量大，存储时间长，若硬盘坏掉后可直接启用热备盘，不会丢失录像数据，数据安全性高，真正实现7*24无间断工作；


　　结束语

　　 一个完整的油库安防信息化工程，除了视频监控系统外，还包括诸多子系统如：周界入侵子报警系统、门禁管理子系统、语音对讲子系统、环境监控子系统、巡更系统等。随着设备技术的不断发展、系统信息化程度的不断提高，多个子系统之间会逐步相互融合，并协同工作实现数据共享，提供一个技术先进、稳定可靠的安全防范系统来保障油库正常运行、安全生产。
